1.性能指标

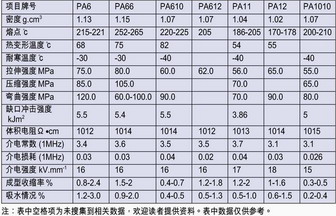

尼龙为韧性角状半透明或乳白色结晶性树脂，作为工程塑料的尼龙分子量一般为1.5～3万。尼龙具有很高的机械强度，软化点高，耐热，摩擦系数低，耐磨损，具有自润滑性、吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂；电绝缘性好，有自熄性，无毒，无臭，耐候性好等。尼龙与玻璃纤维亲合性十分良好，因而容易增强。但是尼龙染色性差，不易着色。尼龙的吸水性大，影响尺寸稳定性和电性能，纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。其中尼龙66的硬度、刚性最高，但韧性最差。尼龙的燃烧性为UL94V-2级，氧指数为24～28。尼龙的分解温度﹥299℃，在449℃～499℃会发生自燃。尼龙的熔体流动性好，故制品壁厚可小到1mm。表1给出了聚酰胺主要品种的技术性能指标。

尼龙中PA66的硬度、刚性最高，但韧性最差。各种尼龙按韧性大小排序为：PA66＜PA66/6＜PA6＜PA610＜PA11＜PA12。

尼龙的燃烧性为UL94V-2级，氧指数为24～28，尼龙的分解温度＞299℃，在449～499℃时会发生自燃。

尼龙的熔体流动性好，故制品壁厚可小到1mm。

聚酰胺（PA）具有品种多、产量大、应用广泛的特点，是五大工程塑料之一。但是，也由于聚酰胺品种繁多，在应用领域方面有些产品具有相似性，有些又有相当大的差别，需要仔细区分。

尼龙中的主要品种是PA6和PA66，占绝对主导地位；其次是PA11、PA12、PA610、PA612，另外还有PA1010、PA46、PA7、PA9、PA13。新品种有PA6T、PA9T、特殊尼龙MXD6（阻隔性树脂）等；改性品种包括：增强尼龙、单体浇铸尼龙（MC尼龙）、反应注射成型（RIM）尼龙、芳香族尼龙、透明尼龙、高抗冲（超韧）尼龙、电镀尼龙、导电尼龙、阻燃尼龙、尼龙与其他聚合物共混物和合金等。

2.性能特点与用途

⑴PA6

物性：乳白色或微黄色透明到不透明角质状结晶性聚合物；可自由着色，韧性、耐磨性、自润滑性好、刚性小、耐低温，耐细菌、能慢燃，离火慢熄，有滴落、起泡现象。最高使用温度可达180℃，加抗冲改性剂后会降至160℃；用15%～50%玻纤增强，可提高至199℃，无机填充PA能提高其热变形温度。

加工：成型加工性极好，可注塑、吹塑、浇塑、喷涂、粉末成型、机加工、焊接、粘接。

PA6是吸水率最高的PA，尺寸稳定性差，并影响电性能（击穿电压）。

应用：轴承、齿轮、凸轮、滚子、滑轮、辊轴、螺钉、螺帽、垫片、高压油管、储油容器等。

⑵PA66

物性：半透明或不透明的乳白色结晶聚合物，受紫外光照射会发紫白色或蓝白色光，机械强度较高，耐应力开裂性好，是耐磨性最好的PA，自润滑性优良，仅次于聚四氟乙烯和聚甲醛，耐热性也较好，属自熄性材料，化学稳定性好，尤其耐油性极佳，但易溶于苯酚，甲酸等极性溶剂，加碳黑可提高耐候性；吸水性大，因而尺寸稳定性差。

加工：成型加工性好，可用于注塑、挤出、吹塑、喷涂、浇铸成型、机械加工、焊接、粘接。

应用：与尼龙6基本相同，还可作把手、壳体、支撑架等。

2.性能特点与用途

⑴PA6

物性：乳白色或微黄色透明到不透明角质状结晶性聚合物；可自由着色，韧性、耐磨性、自润滑性好、刚性小、耐低温，耐细菌、能慢燃，离火慢熄，有滴落、起泡现象。最高使用温度可达180℃，加抗冲改性剂后会降至160℃；用15%～50%玻纤增强，可提高至199℃，无机填充PA能提高其热变形温度。

加工：成型加工性极好，可注塑、吹塑、浇塑、喷涂、粉末成型、机加工、焊接、粘接。

PA6是吸水率最高的PA，尺寸稳定性差，并影响电性能（击穿电压）。

应用：轴承、齿轮、凸轮、滚子、滑轮、辊轴、螺钉、螺帽、垫片、高压油管、储油容器等。

⑵PA66

物性：半透明或不透明的乳白色结晶聚合物，受紫外光照射会发紫白色或蓝白色光，机械强度较高，耐应力开裂性好，是耐磨性最好的PA，自润滑性优良，仅次于聚四氟乙烯和聚甲醛，耐热性也较好，属自熄性材料，化学稳定性好，尤其耐油性极佳，但易溶于苯酚，甲酸等极性溶剂，加碳黑可提高耐候性；吸水性大，因而尺寸稳定性差。

加工：成型加工性好，可用于注塑、挤出、吹塑、喷涂、浇铸成型、机械加工、焊接、粘接。

应用：与尼龙6基本相同，还可作把手、壳体、支撑架等。

⑶PA610

物性：半透明、乳白色结晶型热塑性聚合物，性能介于PA6和PA66之间，但相对密度小，具有较好的机械强度和韧性；吸水性小，因而尺寸稳定性好；耐强碱，比PA6和PA66更耐弱酸，耐有机溶剂，但也溶于酚类和甲酸中；属自熄性材料。作为重要的工程塑料，尼龙610(PA610)可用于制作各种结构件，但在高温(≧150℃)、卤水、油类和强的外力冲击下时，结构件会产生形变甚至断裂，所以必须改性。改性方法有接枝、共聚、共混、原位聚合、填充和交联等，但单一改性不能达到满意的效果。采用玻纤(GF)增强和辐照来改性PA610，能提高PA610的力学强度，耐温等级，耐油和耐水性能。

应用：机械制造（汽车用齿轮、衬垫、轴承、滑轮等）、精密部件、输油管、储油容器、传动带、仪表壳体、纺织机械部件等。

⑷PA612

物性：除具有一般PA特点外，还具有相对宽度小、吸水性低、尺寸稳定性好的优点，有较高的拉伸强度和冲击强度。

应用：精密机械部件、电线电缆绝缘层、枪托、弹药箱工具架、线圈等。

⑸PA11

物性：白色、半透明结晶型聚合物，相对密度小，熔点低，吸水性低，尺寸稳定性好，柔性好，耐曲折，低温冲击性好，成型温度范围宽，成纤亦好，染色性差，可添加石墨、二硫化钼、玻璃纤维增强改性。

加工：用一般热塑性塑料成型工艺，可烧结成型、流延成膜、金属表面静电粉末涂覆和火焰喷涂，发泡。

应用：输送汽油的硬管和软管、电缆护套、食品包装膜、发泡建材、静电喷涂等。

⑹PA12

物性：尼龙12与尼龙11性能相似，相对密度小，仅1.02，是尼龙系列中最小的；吸水率低，尺寸稳定性好；耐低温性优良，可达-70℃；熔点低，成型加工容易，成型温度范围较宽；柔软性、化学稳定性、耐油性、耐磨性均较好，且属自熄性材料。长期使用温度为80℃(经热处理后可达90℃)，在油中可于100℃下长期工作，惰性气体中可长期工作温度为110℃。

加工：可采用注塑、挤出等方法加工成单丝、薄膜、板、棒、型材，粉末可采用流动床浸渍法、静电涂装法、旋转成型等方法加工，尤其适宜在金属表面涂覆和喷涂。

应用：轴承、齿轮、精密部件、油管、软管、电线电缆护套等。

⑺PA1010

物性：白色或微黄色半透明颗粒。质轻且坚硬，具有吸水性小，尺寸稳定性好，无毒，电绝缘性能优异等特点。在-40℃下仍保持一定韧性。增强后具有高强度、耐磨等优点，并提高了原树脂的热稳定性和尺寸稳定性，是一种极优良的工程塑料。

应用：广泛应用于航天航空、造船、汽车、纺织、仪表、电气、医疗器械等领域。增强后可用作泵的叶轮、自动打字机的凸轮、各种高负荷的机械零件、工具把手、电器开关、设备建筑结构件、汽车、船舶的加油孔盖轴承、齿轮等。

⑻其他：为了得到优异的综合性能，尼龙也经常进行改性后再使用，最典型的改性方法为增强和增韧。

增强尼龙：用增强材料来提高尼龙性能。增强材料有玻璃纤维，石棉纤维，碳纤维，钛金属等，其中以玻璃纤维为主，提高尼龙的耐热性、尺寸稳定性、刚性、机械性能（拉伸强度和弯曲强度）等，特别是机械性能提高，使之成为性能优良的工程塑料。

增韧尼龙：增韧尼龙又名高抗冲尼龙，以尼龙66、尼龙6为基体，通过与接枝韧性聚合物共混的方法而制得。虽然强度、刚性、耐热性比母体尼龙有所下降，但冲击强度可提高10倍以上，并具有优异的耐磨性和尺寸稳定性。

附：常用聚酰胺品名

• PA 聚酰胺(尼龙)
• PA-1010 聚癸二酸癸二胺(尼龙1010)
• PA-11 聚十一酰胺(尼龙11)
• PA-12 聚十二酰胺(尼龙12)
• PA-6 聚己内酰胺(尼龙6)
• PA-610 聚癸二酰乙二胺(尼龙610)
• PA-612 聚十二烷二酰乙二胺(尼龙612)
• PA-66 聚己二酸己二胺(尼龙66)
• PA-8 聚辛酰胺(尼龙8)
• PA-9 聚9-氨基壬酸(尼龙9)
